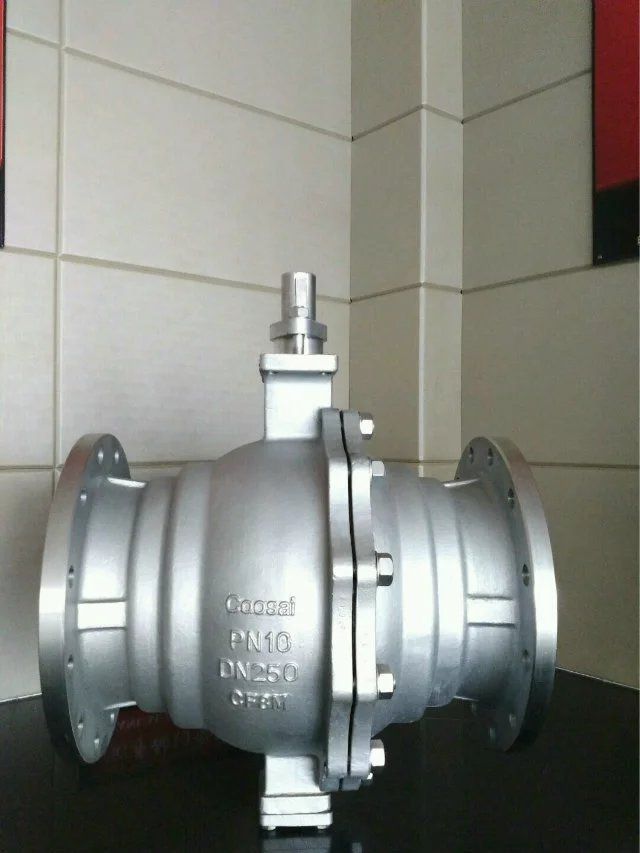

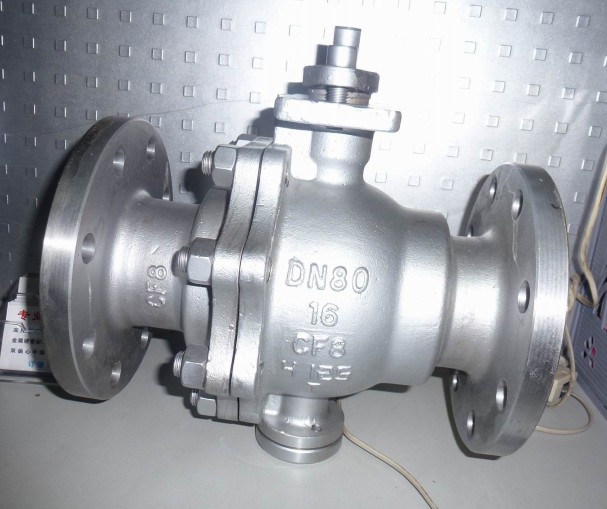

硬密封球阀Q347H-16/150LB
硬密封球阀介绍
▲金属阀座的设计
本公司生产硬密封球阀的球体表面采用先进的喷涂技术，通过对各种不同工况条件的处理，最高硬度可达HRC78。阀座密封面的处理，
最高硬度可达HRC72。球体和阀座进行配对研磨，球阀整个密封面的所有密封区域均经过精密研磨。
适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。
金属密封球阀有浮动球和固定球两种结构金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。同时，
由于弹簧负荷的作用使辅助密封膨胀，
实现阀体与阀座之间的密封.弹簧的载荷足以提供阀座与球体间可靠密封,特别是在低压条件下。
根据用户需要,可以在阀座密封面与球体之间设计有密封脂注入系统.
▲耐火设计
阀门的耐火设计符合API 6FA或API 607标准,耐火试验规范相当于ISO 10497,这类阀门目前被广泛应用于造纸、原油、天燃气、石化以及
各类含有颗粒、易磨损、易冲蚀、易引起火灾的相关工业。
|
技术规范 |
执行标准 |
|
美标 |
国标 |
|
阀门设计 |
API6D ASME16.34 |
GB12237 |
|
阀门-压力温度等级 |
ASME B16.34 |
GB12234 |
|
结构长度 |
ASME B16.10 |
GB12221 |
|
连接法兰 |
ASME B16.34 ASME B16.47a |
GB9113 JB79 |
|
对焊端 |
ASME B16.25 |
GB12224 |
|
检验和试验 |
API6D API598 |
GB/T13927 |
|
结构形式 |
制造范围 |
温度范围 |
辅助密封 |
密封面材料 |
适用流体 |
|
浮
动
球
阀 |
ASME Class
150～300Lb
1″～8″
双流向
ASME Class
60～1500Lb
1″～4″
单流向
|
-29～250℃ |
改性PTFE对莅聚苯 |
球体、碳化钨 |
纸浆、含固体颗粒的流体 |
|
阀座：STL-12 |
|
球体：镀硬铬 |
|
阀座：STL-6 |
|
-29～450℃ |
柔性石墨 |
球体:碳化钨 |
高温、高腐蚀、高压含固体颗粒的流体 |
|
阀座：STL-12 |
|
球体：镀镍铬碳化铬 |
|
阀座：STL-6 |
|
-29～760℃ |
阀座与本体焊接（双偏心、单流向） |
球体：镀镍铬碳化铬 |
450℃以上的高温、高频高压流体 |
|
阀座：镀镍铬碳化铬 |
|
固
定
球
阀 |
ASME Class
60～1500Lb
4″～28″
(双流向)
(单流向) |
-29～150℃ |
增强PTFE氟橡胶“O”圈 |
球体:碳化钨 |
纸浆、含固体颗粒的流体 |
|
阀座：STL-12 |
|
球体：镀硬铬 |
|
阀座：STL-6 |
|
-29～450℃ |
柔性石墨
金属片 |
球体:碳化钨 |
高温、高腐蚀、高压含固体颗粒的流体 |
|
阀座：STL-12 |
|
球体：镀镍铬碳化铬 |
|
阀座：STL-6 |
|
-29～760℃ |
阀座与本体焊接（双偏心、单流向） |
球体:镍铬碳化铬 |
450℃以上的高温 |  |
