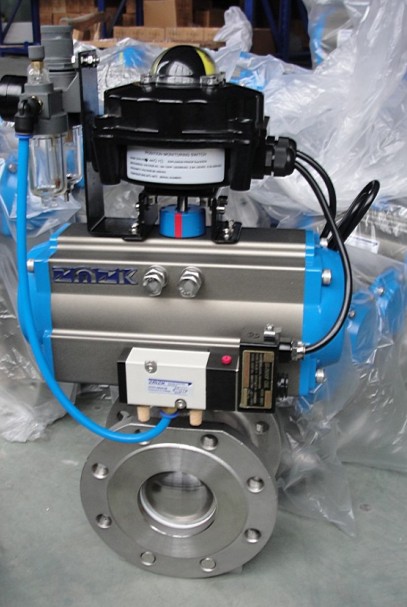

Q671气动对夹式球阀是气动球阀中的一种,是新一代超短法兰距球阀，球芯通道

形状有矩形、V形及O形。气动阀门具有结构紧凑、体积小、重量轻、安装方

便等特点。阀门可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、

气及纸浆或纤维状流体进行自动调节或切断控制。它采用直连方式执行机构连

接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优

点.气动球阀由气动双活塞齿轮齿条执行器和超短法兰距球阀组合而成，阀体部

分同“1”电动球阀阀体一样。气动活塞执行机构分有弹簧式和无弹簧式两种。故

障下要求阀全开或关闭时配有弹簧式（靠弹簧的恢复张力复位），故障下要求保

位时，配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输

出轴等零部件组成。对两位开关阀，需配电磁阀以及行程开关等；对比例式调节

阀，需配定位器。

设计依据		GB标准
设计标准		GB/12237
结构长度	法兰连接	企业标准
连接法兰尺寸		GB/9113、JB/T79
试验和检验		JB/T9002

主要零件材质：

零件名称	材质
	C	P	R
阀盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12M02Ti
垫片	PTFE	PTFE	PTFE
阀座	PTFE	PTFE	PTFE
球	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
阀座	PTFE	PTFE	PTFE
阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12M02Ti
螺栓	35	1Cr18Ni9Ti	1Cr18Ni12M02Ti
阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12M02Ti
垫片	PTFE	PTFE	PTFE
填料	PTFE	PTFE	PTFE
衬套	PTFE	PTFE	PTFE
弹垫	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12M02Ti
垫片	35	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	35	1Cr18Ni9TI	1Cr18Ni9Ti
连接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
连接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
位置指示器
	塑料	塑料	塑料
