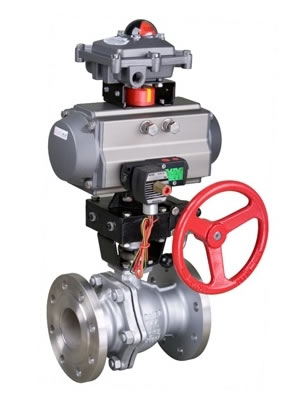

工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
□定位器可调节阀门管道流量。
气动执行器主要技术参数
气动执行器
型号
QW系列、AT系列、AW系列
气源压力
0.4 ～ 0.8 MPa
最大回转角度
90°～92°
回信器
AC220V AC110V DC24V
控制信号
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ～ +90℃
主要性能规范
型 号
公称压力
PN（MPa）
试验压力Ps（MPa）
（℃）
适用介质
壳体
密封
Q641H/H-1.6
1.6
2.4
1.76
-50～450
（不同工况温度，选用不同的材质）
水、石油、天然气、酸类等
Q641H /H-2.5
2.5
3.75
2.75
Q641H /H-4.0
4.0
6.0
4.4
阀体主要零件材料
零件名称
阀体
球芯
阀座
阀杆
填料
支架
连接轴
Q641H
铸钢、不锈钢
不锈钢
聚四氟
2Cr13
柔性石墨
铸钢
气动执行器主要部件材料
缸体
端盖
活塞
轴
O型圈
指示轴
螺栓
Q641H系列
铝合金型材
（硬质阳极氧化）
压铸铝合金
（环氧树脂喷涂）
压铸铝
钢
（镀镍磷合金）
NBR
ABC
SUS304
