■特点及用途

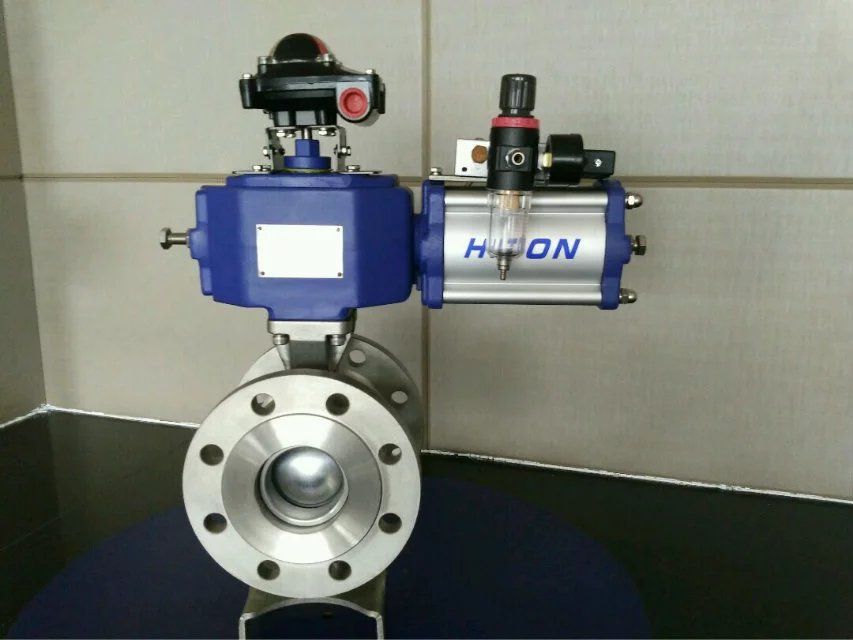

V型球阀是我公司引进国外技术制造的一种新型球阀。采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。

V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。结构紧凑，通用性强，流量特性为近似等百分比，可调范围大，最大可调比为100:1。蜗轮传动V型球阀还具有精确调节并可靠定位的功能。V型球阀适用Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节节管路中介质的压力及流量，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。

■性能规范

公称通径DN（mm）		25-300
公称压力PN(MPa)		1.6
公称压力 (MPa)	强度试验	2.4
	密封试验	1.8
材料\材料代号		C	P		R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球板	2Cr13	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	硬质合金
	填料	聚四氟乙烯、柔石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类		醋酸类
	适用温度	-28℃～500℃
执行器	型号	GT或AW系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度	试验检验
		GBT/12237	GB12221	GB9113	GB9131	GB13927

■安装尺寸表

公称 通径	尺寸（mm）								执行器型号 （仅供参考）
	对夹式			法兰式
	D	L	L1	D	D1	D2	L	Z-D
25	64	50	25	115	85	65	102	4-14	GTD-65
40	82	60	25	135	100	78	114	4-18	GTD-80
50	100	75	32	145	110	85	124	4-18	GTD-100
65	120	85	38	160	125	100	145	4-18	GTD-100
80	131	100	45	180	145	120	165	8-18	GTD-115
100	158	115	50	195	160	135	194	8-18	GTD-125
125	180	135	55	215	180	155	213	8-18	GTD-160
150	216	160	65	245	210	185	229	8-23	AW13
200	268	200	80	280	240	210	243	12-23	AW17
250	326	240	92	335	295	265	297	12-25	AW20
300				405	355	320	338	12-25	AW20
