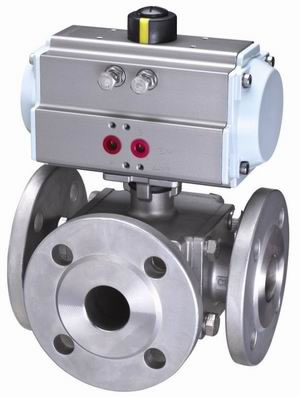

三通L型球阀:
1、三通切换阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。
2、三通球芯分T形和L形,使用寿命长,流通能力大,阻力小。
3、三通切换阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。
三通切换阀性能参数
型号
Q45F-16C
Q45F-25C
Q45F-40C
Q45F-16P
Q45F-25P
Q45F-40P
工作压力(℃)
1.6
2.5
4.0
适用温度(℃)
≤150
适用介质
水、蒸汽、油品等
弱腐蚀性介质
材料
阀体
碳素钢铸件
铬镍钛不锈钢铸件
球体、阀杆
2Cr13
铬镍钛不锈钢
密封圈
增强聚四氟乙烯
填料
聚四氟乙烯
三通切换阀主要外形和连接尺寸
公称通径
主要外形尺寸和连接尺寸
L
D
D1
D2
b
Z-d
H
W
Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C Q45F-16P Q645F-16C Q645F-16P Q945F-16C Q945F-16P
15
108
95
65
45
14
414
140
20
117
105
75
55
160
25
127
115
85
113
180
32
135
100
78
16
418
250
40
165
145
110
142
300
50
178
125
154
350
191
120
18
175
80
203
195
818
190
400
229
215
155
225
500
356
245
210
185
22
600
150
394
280
240
24
823
265
800
200
457
335
295
26
1223
305
533
405
355
320
30
1225
370
1300
