        产 品 展 示
 V型球阀产品 >> 手动法兰V型球阀 >> 手动法兰V型球阀

名称:
手动法兰V型球阀
型号:
QV47H-16C
口径:
DN15-500
压力:
1.0Mpa-10Mpa
材质:
不锈钢,碳钢,铸钢,PVC

        产 品 说 明

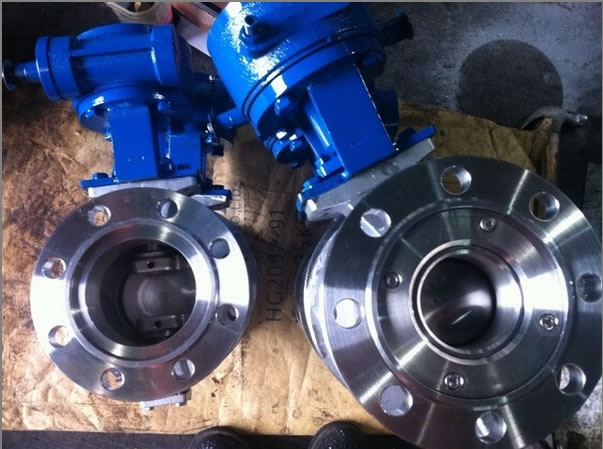

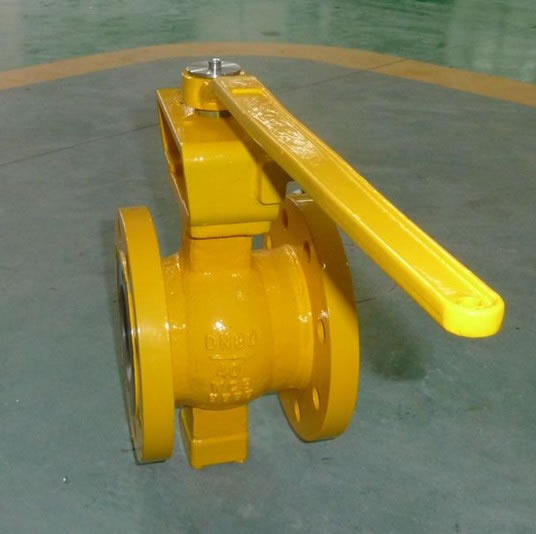

手动法兰V型球阀

一、VQ47H-16C手动法兰V型球阀 产品概述

公司生产的V40F/H手动V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。

二、VQ47H-16C手动法兰V型球阀 其主要特点是:
(1)
不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力突变的影响;
(1)
具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)
防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)
当法兰V型球阀关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

三、手动法兰V型球阀 主要性能规范

公称压力 PN(MPa)

试验压力

适用介质

适用温度

壳体试验

密封试验

1.6

2.4

1.76

水、油、气及高粘度、含纤维、固体颗粒等介质

-28550

2.4

3.75

2.75

4.0

6.0

4.4

应用规范

连接法兰

JB79-59 GB20592-97 AMSI B16.5

检验和试验

JB/T 9092-99 API 598

四、手动法兰V型球阀 缺球工艺处理
1
、表面镀硬铬:球体表面镀硬铬,常用普通介质硬密封工艺
2
、表面喷焊司太立合金:腐蚀性介质常用工艺
3
、表面喷碳化钨:固体颗粒性介质及要求长寿命工况
4
、表面离子氮化:一般固体颗粒介质
5
、小流量缺球:DN25以内要求精确调节流量的普通介质
