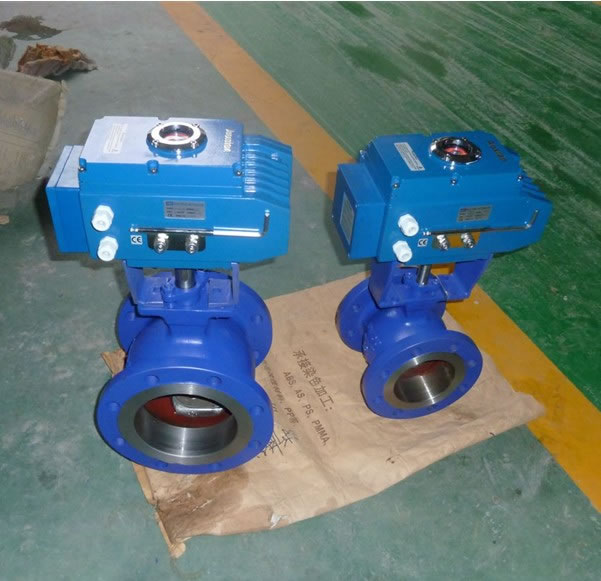

一、电动V型法兰铸钢球阀 产品概述
电动V型法兰铸钢球阀是采用高精度电动执行器及高品质V型球阀组成。由于
球芯带有V型结构,对阀座具有剪切作用。因此电动V型调节球阀适用于造
纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有
关工艺参数的控制,电动V型球阀特别适用于制浆、造纸生产过程中的纸
浆、白水、黑液、白液等悬浮颗粒的流体及浓浊浆状流体介质的自动调节。
二、电动V型法兰铸钢球阀 产品特点
1.电动V型法兰球阀以AC220V、AC380V或DC24V电源电压作动力,接受
来自DCS、PLC系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-
5VDC)电流信号或电压信号,即可控制运转,采有RC、381R、PSQ或HQ
型电子式角行程电动执行机构,具有机内伺服操作和开度信号位置反馈、位
置指示、手动操作等功能,机电一体化的结构设计,功能强、性能可靠、连
线简单、控制精确、体积小、重量轻、流阻小、流量系数大,结构简单、密
封性能好。
2.角行程电子式电动执行机构是V型阀的驱动装置,它以电源电压作动力,
接受统一标准信号(4-20mA、0-10mA或1-5VDC),将此转变成与输入信号相
对应的位移,改变阀芯的旋转角度(0-90º任意角度),因此一定的输入信号对
应一定的转角,实现比例动作。二位开关式接受AC220V或AC380V作动
力,通过电机正反转实现开关动作,并同时输出阀位指示信号。
3.具有出色的调节特性:V型阀具有一个近似等百分比的固有流量特性及
高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控
制。
4。最大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积
的最大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加
经济实用的阀门尺寸。
5。V型阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有
极好的灵敏度和感应速度。
6。最大可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力
影响,并可避免阀体渗漏。
7。金属阀座的优越密封性:V型阀采用弹性可动金属阀座,具有自助补偿
功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10-5×额
定流量系数。
8。超强的剪切能力:V型阀采用金属硬密封结构时,V型阀芯及金属阀座
在回转过程中,V型缺口与阀座产生一个强大的剪切力,能切断纤维等杂
质,并具有自洁功能,避免阀门卡死现象发生。
三、电动V型法兰铸钢球阀 主要技术参数
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
额定流量系数Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
强度试验 |
2.4~9.6MPa |
密封试验 |
1.76~7.0MPa |
电动V型球阀流量特性 |
近似等百分比、直线特性 |
阀板转角(度) |
0°~至90°(可调) |
允许泄漏量等级 |
软密封:零泄露 硬密封:≤额定Cv×0.001% |
软密封:VI微气泡级,金属密封:≤额定CV×0.065% |
动作时间(S/90度) |
8.5~30 |
36~60 |
可调节比 |
250:1 |
300:1 |
基本误差 |
全行程的≤±2% |
回差 |
全行程的≤±2% |
死区 |
全行程的≤0.8% |
输入信号 |
4~20mA DC |
输出信号 |
4~20mA DC | |
