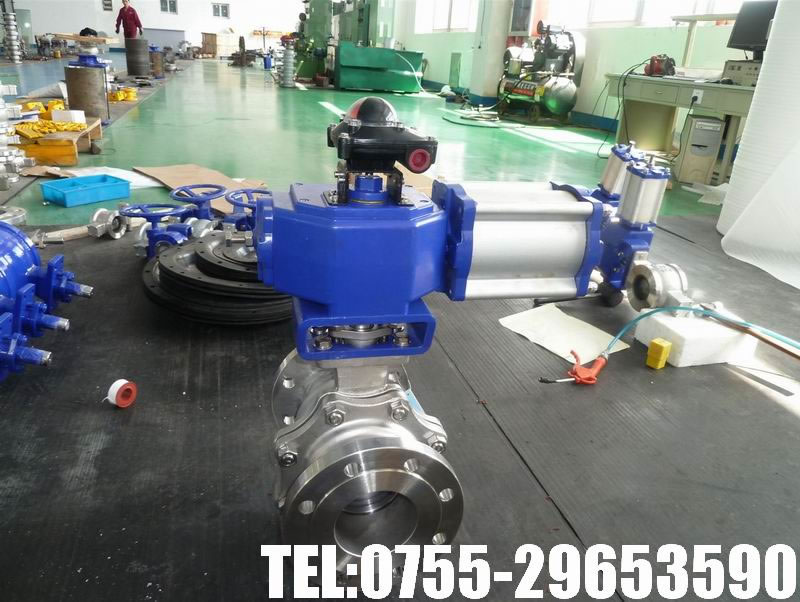

不锈钢气动O型球阀与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。

二、不锈钢气动O型球阀 产品特点

(1)不锈钢气动O型球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
(2)不锈钢气动O型球阀采用全通径或缩径设计，流通阻力小。
(3)不锈钢气动O型球阀阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
(4)每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
(5)具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
(6)耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。

三、不锈钢气动O型球阀 气动执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

四、不锈钢气动O型球阀 主要技术参数

公称通径DN(mm)

50

65

80

100

125

150

200

250

300

350

400

500

600

700

公称压力(MPa)

PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB

阀体形式

两段式铸造阀体

阀芯形式

"O"型球形阀芯

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

连接形式

法兰式

流量特性

近似快开型

泄漏量

按GB/T4213-92，小于额定KV0.01% (软密封：零泄露)

可调范围

250:1

250:1

基本误差

带定位器：小于全行程的±2%

死区

带定位器：小于全行程的±2%

适用温度

PTFE≤180℃；PPL≤280℃；金属密封≥300℃

配置执行机构

GT、AT、ST、SR系列单双作用气动执行器

控制方式

开关两位控制，4～20mA模拟量控制
