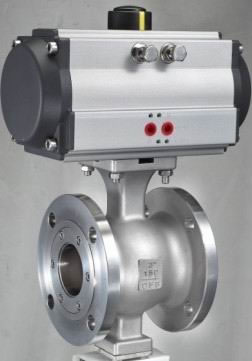

· 导读:1、气动V型球阀以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。通过配套电气阀门定位器输入4
·
执行标准
设计制造标准
法兰尺寸标准
结构长度标准
检验试验标准
GB/T12237-89
JB/T79-94 HG20592
GB12221-89
GB/T13927-89 JB/T9092-99
API6D
ANSI B16.5
ANSI B16.10
JB/T9092-99
JPI7S-48
JIS B2212~2214
JIS B2002
API598
产品技术参数和性能指标
公称通径D(mm)
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Cv
47
78
110
170
280
410
750
1120
1850
2950
3800
公称压力PN(MPa)
1.6、2.5、4.0、6.4
流量特性
近似等百分比(参见典型曲线图)、直线特性、快开性
阀板转角(度)
0°~90°(可调)
允许泄漏量等级
软密封:零泄露 硬密封:≤10--5额定流量系数
作用形式
双作用/单作用(弹簧复位式)
控制型式
切断型/调节型
执行器
型 号
DA系列、GT系列、AW系列、ZSQ系列等
气源压力
净化压缩空气(氮气)0.3-0.7MPa
调节型
输入信号
电流信号:0~10mA、4~10mA 气源信号20~100kPa
基本误差
带定位器≤±1.5%
回 差
带定位器≤1.5%
死 区
带定位器≤0.6%
可调节比
250:1
300:1
切断型
回讯电压
AC220V、AC110V、DC24V、
切断时间
0.5 S
1.0 S
2.5~4.0 S
7.0 S
允许压差(MPa)
公称通径
供气0.5MPa
5.9
5.4
4.8
4.5
4.3
3.6
2.8
2.0
1.4
1.3
1.1
0.8

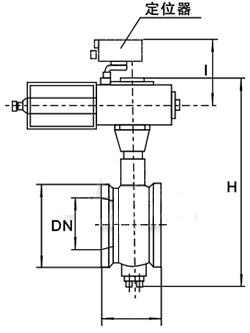

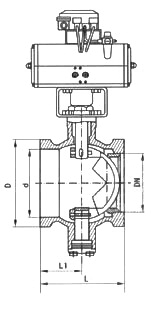

外形尺寸
尺 寸(mm)
对夹式
法兰式
D
L
L1
D1
D2
Z-D
64
115
85
102
4-14
82
60
135
114
4-18
75
145
124
120
38
160
131
45
180
165
8-18
158
195
155
194
55
215
210
185
213
216
245
240
229
8-23
268
295
265
243
12-23
