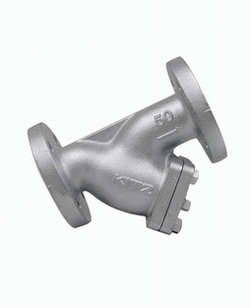

日标Y型过滤器概述：
日标Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
|
1 |
阀体 |
灰铸铁或球铁 |
|
2 |
阀座 |
黄铜 |
|
3 |
阀瓣 |
灰铸铁或球铁 |
|
4 |
摇杆 |
灰铸铁或球铁 |
|
5 |
销轴 |
不锈钢或碳钢镀锌 |
|
6 |
阀盖 |
灰铸铁或球铁 |
应用规范
1、结构长度符合：JIS 10K
2、法兰标准符合：JIS B2212
试验
|
工作压力 |
10K |
|
试验压力 |
21kg/cm2 |
|
密封试验 |
15.4kg/cm2 |
主要尺寸
|
DN |
L |
H |
D |
|
50 |
250 |
168 |
155 |
|
65 |
285 |
185 |
175 |
|
80 |
315 |
200 |
185 |
|
100 |
370 |
255 |
210 |
|
125 |
420 |
295 |
250 |
|
150 |
490 |
345 |
280 |
|
200 |
570 |
425 |
330 |
|
250 |
680 |
515 |
400 |
|
300 |
800 |
600 |
445 |
分类说明
本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。
用于管道清除输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备，如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如：64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装，在额定流速下压损为0.05-0.1米水柱。 |
