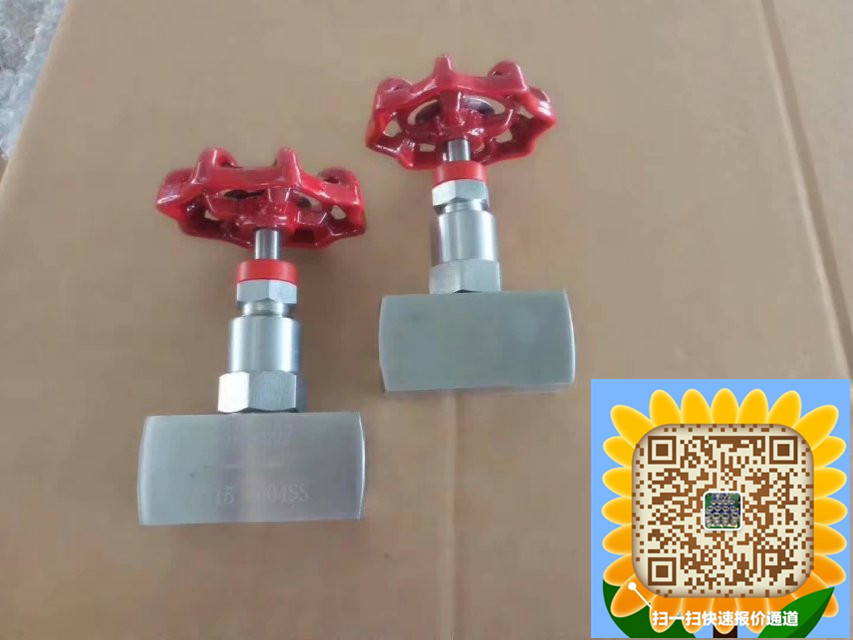

J11W内螺纹针型阀
J11W内螺纹针型阀主要零部件材料

零件名称	阀杆、阀盖	阀杆、阀瓣	填料
J11W-16P	铬镍不锈钢	铬镍不锈钢	聚四乙氟乙稀、柔性石墨
J11W-160、J13W-40	优质碳钢	优质碳钢

主要性能规范

型号	公称压力 (MPa)	试验压力(MPa)			工作压力(MPa)	工作温度 (℃)	适用介质
		壳体	密封(液)	密封(气)
J11W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油气水、酸、 蒸汽、油品等
J11W40P	4.0	6.0	4.4	0.6	4.0
J11W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J11W-320P	32.0	48.0	35.2	0.6	32.0

主要外型及连接尺寸

公称直径DN(mm)	管螺纹	尺 寸					重量(Kg)
		Do	L	H	H1	d
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2
