水力控制阀 >> 500X型泄压_持压阀 >> 500X型泄压_持压阀

名称：

500X型泄压_持压阀

型号：

500X

口径：

DN15-DN500 1/2-20

压力：

PN16 PN25 PN40 PN64 PN100 PN320 1.6MPA 2.5MPA

材质：

铸铁铸钢碳钢锻钢不锈钢铬钼钢铬钼钒钢铜塑料

产品说明

产品展示

产品说明：

产品型号： 500X

【产品概述】
500X泄压/持压阀主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤装置。并且阀门控制系统的进口处装有一个清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。500X持压/泄压阀系统动作平稳、强度高、使用寿命长。

【结构图】

【 500X泄压阀、持压阀主要尺寸】

公称通径 (mm)	尺寸(mm)
公称通径 (mm)	L	H	H1
20	150	557	463
25	160	557	463
32	180	557	463
40	200	610	516
50	203	610	516
65	216	625	520
80	241	642	537
100	292	750	596
125	330	808	653
150	356	864	709
200	495	1135	805
250	622	1185	855
300	698	1325	953
350	787	1385	990
400	914	1445	1030
450	978	1445	1030
500	978	-	-
600	1230	-	-

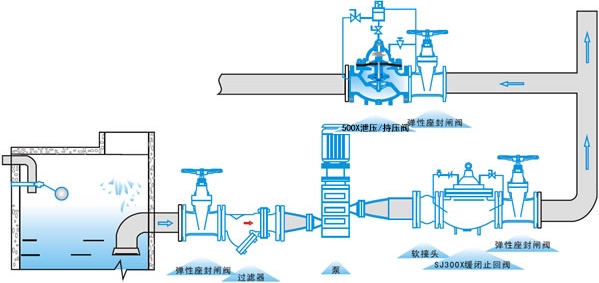

【安装示意】
