用途和使用范围：
GI系列手动真空蝶阀是在1.3×10^-5～3×10⁵Pa的真空系统中用来开启或隔断气流的阀门。

GI系列手动真空蝶阀的主要性能：
● 漏率：≤1.3×10^-9Pa.M³/S;
● 适用压力范围：1.3×10^-5Pa～3×10⁵Pa;
● 工作温度：氟橡胶-25℃～+150℃；
● 安装位置：任意；
● 阀板两侧压力差对阀门开、关无关；
● 寿命：≥10000次。
原理：
阀杆插入体内，阀板固定在阀杆上，转动900达到开关目的。

特点:
● GI系列是经过一系列改进过的蝶阀：
● 阀门能承受正压力；
● 阀杆上下不窜动；
● 开、关有限位结构，阀板有锁定装置;

主要零件材料：
体、杆、板　　　不锈钢、碳钢镀镍；
密封件　　　　　氟橡胶、丁腈胶。

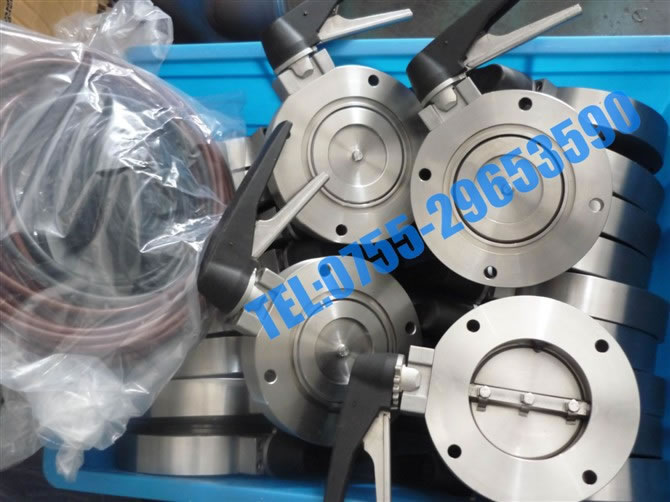

手动真空蝶阀

外形连接尺寸：
真空标准：GB6070

型号	DN	D	D0	B	N	C	H	L
GI-32	32	90	70	22	4	9	130	140
GI-40	40	100	80	22	4	9	140	155
GI-50	50	110	90	22	4	9	150	170
GI-63	63	130	110	28	4	9	170	190
GI-80	80	145	125	28	8	9	185	212
GI-100	100	165	145	28	8	9	206	242
GI-125	125	200	175	34	8	11	240	283
GI-160	150	225	200	34	8	11	265	320
GI-200	200	285	260	40	12	11	334	400
GI-250	250	335	310	45	12	11	384	473
GI-320	300	425	395	50	12	147	472	568
GI-400	400	510	480	60	16	14	560	700

真空标准：JB919

型号	DN	D	D0	B	N	C	H	L
GI-32	32	78	64	22	4	7	118	134
GI-40	40	85	70	22	4	7	125	147
GI-50	50	110	90	22	4	9	150	170
GI-63	63	125	105	28	4	9	165	187
GI-80	80	145	125	28	4	9	185	212
GI-100	100	170	145	28	4	12	210	244
GI-125	125	195	170	34	4	12	238	280
GI-150	150	220	195	34	8	12	263	317
GI-200	200	275	250	40	8	12	324	396
GI-250	250	330	300	45	8	14	378	467
GI-300	300	380	350	50	8	14	428	546
GI-400	400	500	465	60	8	18<TD
